Cinco planos de proyección dentro de un edificio del siglo XIV
El Almudín aloja un cubo audiovisual de aproximadamente 8 × 6 × 4 metros donde se proyecta la historia del Santo Cáliz. Esta ficha describe la solución técnica: equipamiento, producción audiovisual e integración de datos en la Plataforma Inteligente de Destino.
Emplazamiento
El Almudín, edificio BIC
Reubicable a El Relojero
Iniciativa
Expediente 04101/2025/172-SU
Financiación
PRTR · NextGenerationEU
Orden ITU/1423/2023
Plazo de ejecución
6 meses desde la firma
Proyecto llave en mano

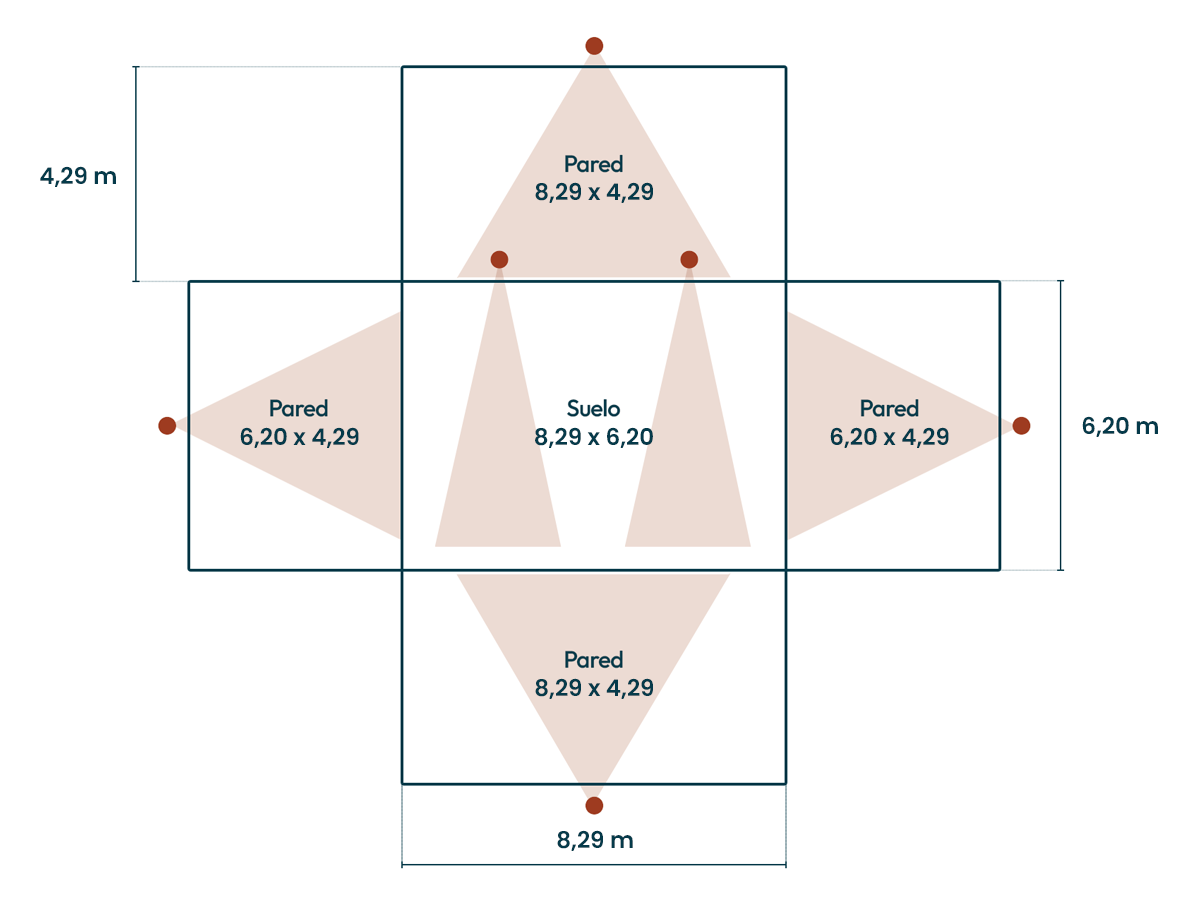

Desarrollo del cubo · paredes y suelo abatidos
Cotas finales 8,29 × 6,20 × 4,29 m.
- Superficie de proyección
- Proyector láser 4K UHD
La imagen cubre cinco planos sin uniones visibles: cuatro paredes y el suelo. El acceso se resuelve con puertas panelables integradas en el propio revestimiento.
01. Tres componentes contratados como una sola solución
El contrato es llave en mano: contenedor, contenido y datos se entregan integrados y validados por el Servicio municipal de Patrimonio Histórico y Artístico, el Servicio de Turismo y la Fundación Visit València antes de su ejecución.
C1
Equipamiento
Cubo inmersivo
Suministro, instalación y puesta en servicio de una sala de proyección envolvente sobre estructura desmontable, con acometida eléctrica, comunicaciones, licencias y calibración incluidas.
Proyección: 6 × láser 4K UHD
Planos proyectados: 4 paredes + suelo
Estructura: Truss de aluminio, reubicable
C2
Contenidos
Producción audiovisual
Pieza original de 12 minutos en ciclo continuo, con rodaje en localizaciones patrimoniales, recreación digital y diseño sonoro espacial. Guion y storyboard sometidos a validación histórica.
Duración: 12 min en ciclo
Idiomas: 9 versiones locutadas
Entrega: MP4 4K · H.264 / H.265
C3
Datos
Integración digital y analítica
Los indicadores de uso vuelven a la plataforma PID València mediante interfaces normalizadas.
Interoperabilidad: API REST · NGSI
Modelo de datos: Smart Data Models
Destino: PID València
02. El contenedor
Una estructura autoportante sin intervención sobre el edificio. Todo el equipamiento es inventariable y reutilizable en su futura ubicación en El Relojero, espacio 6P1, de 4,47 × 6,50 m.
Diseño para un edificio protegido
El Almudín es Bien de Interés Cultural de ámbito estatal: 841,27 m² en una sola planta, construida sobre el alcázar musulmán a principios del siglo XIV. La instalación se resuelve sin anclajes que afecten al patrimonio y sin actuaciones que requieran permisos especiales.

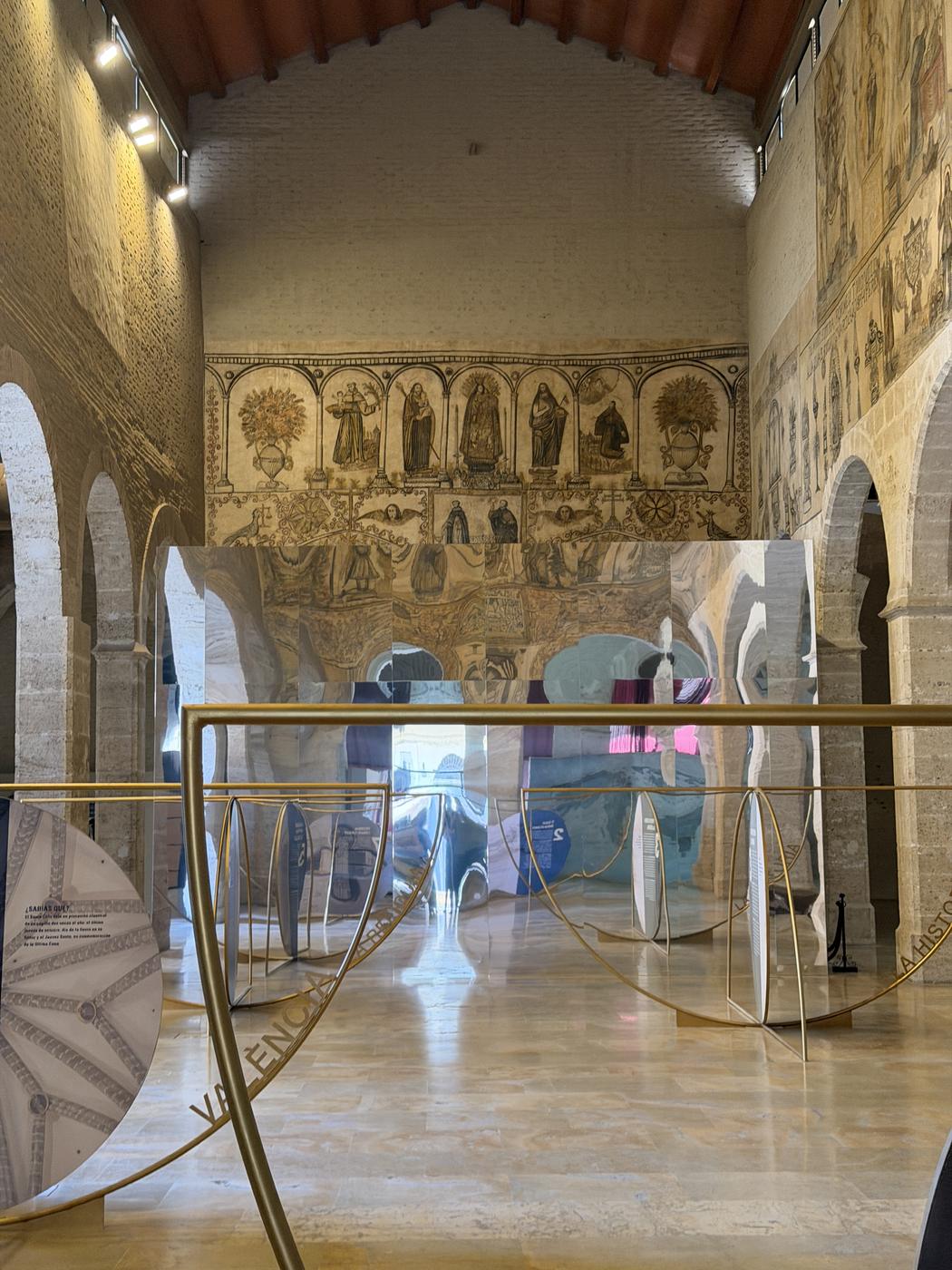

La estructura es de truss de aluminio con acabado negro mate, revestida en el interior con tela técnica de proyección y en el exterior con acabado espejo, que refleja la arquitectura de la sala y hace del cubo una pieza autónoma dentro del espacio expositivo.
Control de sombras y continuidad visual
La proyección se resuelve con ópticas de tiro corto y ultracorto, posicionamiento elevado y calibración fina, de modo que el paso de los visitantes no interrumpa la imagen. Las uniones entre planos deben ser imperceptibles durante la proyección.
Electrónica de red, servidores y mezcladores se alojan en racks ventilados de 19″, con encendido y apagado automatizados y acceso de mantenimiento a los proyectores sin desmontar el conjunto.
Especificación mínima exigida por proyector
| Resolución nativa | 3840 × 2160 (4K UHD) |
|---|---|
| Brillo | ≥ 16.000 lúmenes ANSI |
| Contraste | ≥ 2.500:1 |
| Fuente de luz | Láser, ≥ 20.000 h |
| Relación de tiro | 0,46-0 – 56:1 |
| Uniformidad de color | ≥ 90 % |
| Nivel de ruido | ≤ 40 dB en modo normal |
| Interfaces | HDMI 2.0, DisplayPort o HDBaseT · control RJ45 |
- Gestión de contenido. Dataton WATCHOUT 7 con warping, edge blending y sincronización entre canales.
- Servidor de contenidos. Reproducción multicanal 4K a 60 fps sin latencia perceptible, preparada para motores gráficos en tiempo real.
- Audio. Martin Audio envolvente: 4 altavoces y 2 subgraves sobre matriz Dante, mínimo 5.1, integrados en la escenografía.
- Control. Sistema centralizado de proyección, audio, iluminación y climatización, con programación horaria y diagnóstico remoto.
Brillo de diseño. El pliego exige un mínimo de 800 lúmenes ANSI por metro cuadrado sobre la superficie total de proyección, distribuidos de forma uniforme en paredes y suelo.
03. El relato
Un recorrido cronológico desde la Última Cena hasta el reconocimiento contemporáneo de la reliquia, construido con rodaje real, recreación digital y grafismo. El rigor histórico se valida antes de producir.
Captura
Rodaje 360º 4K en localizaciones históricas y captura convencional en 4K para piezas y obras concretas. Máster optimizado para proyección láser UHD con gama de color amplia.
Recreación
Reconstrucción digital del Palacio Real de València y de la Última Cena, animación 2D/3D, infografías, mapas y líneas de tiempo para sostener la comprensión visual.
Sonido
Diseño sonoro espacial con música original, locución profesional y efectos sincronizados, automatizado por escenas junto al contenido proyectado.
Entrega y accesibilidad
- Duración – 12 minutos, comprensible en ciclos breves
- Idiomas – Español, valenciano, inglés, francés, alemán, neerlandés, italiano, ruso y chino mandarín
- Subtitulado – Versiones con y sin subtítulos sincronizados en cada idioma
- Formato – MP4 4K, H.264 o H.265, reutilizable
- Validación – Patrimonio Histórico y Artístico, Turismo y Fundación Visit València
- Titularidad – Derechos de explotación y materiales brutos cedidos al Ajuntament (RDL 1/1996)
Agradecimientos
- Ajuntament de València
- Catedral de València
- Film Commission Barcelona
- Film Commission Aragón
- Turismo Aragón
- Turismo Zaragoza
- Museo Zaragoza
- Biblioteca Nacional de Austria (Österreichische Nationalbibliothek)
- UCLA Film & Television Archive and The Packard Humanities Institute
- Getty Images
- RTVE Comercial y Cesión de Materiales Audiovisuales
Materiales de archivo
| Recurso | Créditos / Autoría |
|---|---|
| Cuadro «La Última Cena» |
Juan de Juanes, La Última Cena, 1555-1562 Madrid, Museo del Prado © Archivo Fotográfico del Museo Nacional del Prado |
| Imágenes 360 Monasterio San Juan de la Peña y Pirineos | Ignacio Ferrando Margeli |
| Vídeos Guerra Civil |
Universidad UCLA Courtesy of the UCLA Film & Television Archive and The Packard Humanities Institute. Visit newsreels.net for more information |
| Fotos Guerra Civil |
Biblioteca Valenciana Nicolau Primitiu. Fondo Desfilis Autor: Desfilis, Enrique (1898-1938) Biblioteca Valenciana Nicolau Primitiu. Fondo Finezas Autor: Finezas (1889-1957) Biblioteca Valenciana Nicolau Primitiu Autor: Lázaro Bayarri, José (1893-1979) Biblioteca Valenciana Nicolau Primitiu Autor: Damián |
| Imágenes Visita Papal de Juan Pablo II | RTVE |
| Imágenes Visita Papal de Benedicto XVI | À Punt Radiotelevisió Valenciana |
| Imágenes Papa Francisco |
Getty Images Autor: Franco Origlia |
| Foto Plaça del Rei (Barcelona) |
Creative Commons License Autor: Enric |
| Plànol de València |
Dominio Público Autor: Antonio Mancelli (1608) |
04. El dato vuelve a la plataforma
La experiencia no termina en la sala: produce indicadores de uso y satisfacción que se normalizan e integran en PID València.
Flujo de información generado por la experiencia
Qué se captura:
Encuestas anónimas de satisfacción
Cómo se transporta:
Tablet de 10″ en sala y webapp del visitante
Dónde se consume:
Vertical de Turismo de PID València.
Qué se captura:
Indicadores de uso y comportamiento
Cómo se transporta:
API REST y conectores estándar, modelo KeyPerformanceIndicator de Smart Data Models
Dónde se consume:
Vertical de turismo de PID València
Qué se captura:
Fichas y material gráfico de la experiencia
Cómo se transporta:
API REST a CMS Semántico
Dónde se consume:
App turística, AppValència y portal Visit València
Módulo de encuestas
- Anonimato completo. No se recoge ningún dato personal ni información que permita identificar a los participantes.
- Nueve idiomas, con preguntas de opción múltiple, escalas de satisfacción y texto libre.
- Panel web seguro con resultados en tiempo real y perfiles de acceso diferenciados.
- Exportación en PDF, CSV, JSON y Excel, con informes programables por semana, mes o campaña.
Indicadores publicados
- Tasa de participación y distribución por idioma
- Tiempo medio de permanencia, cuando es medible
- Filtros por rango temporal, idioma, perfil y tipo de experiencia
Material entregado para los canales del destino. Ficha informativa en nueve idiomas, un mínimo de cinco fotografías en TIFF a 4200 × 2800 px y 300 ppp sin marcas de agua, y al menos dos vídeos promocionales de uno a dos minutos en tres formatos adaptados a web, móvil y redes.
